Квартирный ретро-звонок из старого хлама

Каждый радиолюбитель знает, что перед тем, как собирать схему, нужно позаботиться о корпусе конструкции, иначе схема получится ” с точностью до печатной платы”. Перебирал как то раз кучу старого хлама, среди которого оказались карман для IDE жестких дисков и вспомнилась эта старая присказка радиолюбителей. Кроме того, был обнаружен старый, еще с дисковым номеронабирателем, телефонный аппарат и поломанный выключатель для освещения в квартире и еще кучу всякого хлама которое к делу отношения не имеет. Из всех этих древностей и ненужностей, которые, по правде, пора просто выбросить на свалку, получился довольно аккуратный квартирный звонок с питанием от 220В.

Идея

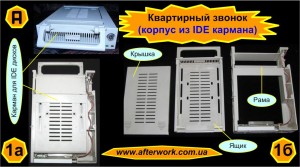

Бокс для внешних IDE дисков (рис.1а) скорее всего вышел из употребления с появлением флешек  и сразу стал никому не нужнен так же , как и дисководы гибких дисков. Потому его можно считать хламом и использовать без зазрения совести для других целей. Особенно привлекателен прямоугольный выдвижной ящичек, собственно куда и следовало укладывать диск по прямому назначению, но в ящик (рис.1б) можно укладывать не только диск ))).

Материалы и инструменты

1.Бокс (карман) для IDE – дисков.

2. Старый телефонный аппарат с механическим звонком (ТА-58).

3. Поломанный выключатель освещения.

4. Резистор 3..6кОм, 40 см монтажного гибкого провода, две стойки для навесного монтажа (можно обойтись и без стоек), кусочек фольгированного стеклотекстолита.

5. Нож, паяльник, дрель, сверла, винты (гайки, шайбы) М3, ножовка по металлу (опционально).

6. Выжигатель и пластиковые заклепки (опционально, заменяются винтовыми соединениями).

Работа

Самая главная часть в квартирном звонке – это то, что создает звук. Вот этим в первую очередь и займемся. По ходу учтем, что звук создается всего несколько секунд и с солидными перерывами между звонками. Как говорят радисты, скважность такого импульсного сигнала высока!

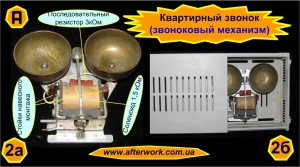

Механический звонок (рис.2а) в телефонном аппарате построен на основе соленоида с сопротивлением около 1,5кОм (в зависимости от модели телефонного аппарата ) и рассчитан на напряжение 60 В (среднее значение) при частоте звонковых колебаний 25 Гц. А предполагается его использовать от промышленной сети 220В и частотой 50Гц. Двукратное увеличение частоты особой роли не сыграет, а вот четырехкратное увеличение напряжения существенно, так как вызовет протекание большого тока через соленоид. Поэтому для “гашения” лишнего напряжения нужно применить какую то схему. Это может быть стаблитронный ограничитель или реактивный ограничитель (как в  http://www.afterwork.com.ua/?p=1210 ) или даже комбинированный, но все это сложновато для такого простого изделия и непрактично.

Проще всего использовать последовательный резистор с сопротивлением 3…6кОм. При этом протекающий ток через соленоид звонковой механической схемы составит около 20мА, что соответствует его нормальному режиму работы. Если сопротивление выбрать больше указанного номинала, то звонок срабатывает как то неуверенно, но этот факт можно использовать для регулировки громкости. Во время включения звонка резистор будет нагреваться, потому должен быть рассчитан на достаточную мощность (около 2 Вт), хотя режим работы звонка все таки импульсный и если даже применить менее мощный резистор, то он просто не успеет перегореть за столь короткое время. Гасящий резистор устанавливается на монтажных стойках (как здесь)  и располагается между звонковыми чашечками (рис.3а).

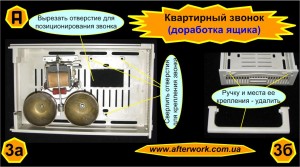

Прелесть механической звонковой системы устаревших стационарных телефонов состоит в том, что они глобально плоские имеют небольшую высоту, которая зависит в основном от размера звонковых чашечек (рис.2б). В данном случае глубина выдвижного ящичка IDE кармана оказалась на 2 мм меньше чем высота звонка, поэтому выступающие нижние части пришлось утопить внутрь крышки, вырезав в крышке прямоугольное отверстие (рис.3а) и заодно просверлив три отверстия для крепления самого звонка в ящичке. Кроме того, с самого ящичка, для улучшения внешнего вида, рекомендуется убрать ручку. Материал пластикового выдвижного ящичка IDE бокса достаточно податливый и ручку можно отрезать обыкновенным сапожным ножом или отпилить ножовкой по металлу (рис.3б).

Минимальное количество действий по созданию квартирного звонка из старого стационарного телефона и IDE кармана уже реализовано. После крепления звонкового механизма внутри ящичка достаточно к клеммам монтажных стоек подключить провода от звонковой кнопки и питания от сети и пользоваться. Причем, обычно на внутренний выключатель освещения подают фазный провод (проверить фазность провода можно как в http://www.afterwork.com.ua/?p=2232), а в на внешнюю звонковую кнопку почему то нулевой. Думаю, в этом есть какой то смысл, особенно если звонковая кнопка расположена на открытом воздухе.

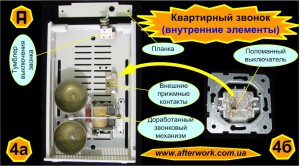

Перед установкой звонка следует учесть, что у великого множества квартир внутренняя проводка сделана из одножильного толстого алюминиевого провода, который к использованным здесь монтажным клеммам подключить будет затруднительно. Поэтому, для глобальной универсальности подключения, изготовлены внешние прижимные контакты (рис.4а). Узел внешних прижимных контактов извлечен из старого переключателя или розетки, которые вышли из строя (рис.4б). В данном случае винтовые зажимы удалены и припаяны к полоске одностороннего фольгированного стеклотекстолита.

Кроме внешних зажимов не лишним будет установить тумблер выключателя звонка, хотя и на самом телефонном звонке есть примитивный механический регулятор громкости. Тумблер выключателя звонка в электрической схеме устанавливается между внешним фазным проводом (нуль идет то через звонковую кнопку) и гасящим резистором 3 кОм. Сам выключатель крепится к прямоугольной планке (рис.4а), которая вырезана из части рамы (рис.1б). Кроме функции удержания выключателя она также выполняет роль боковой стенки, закрывая самую большую дырку в корпусе выдвижного ящичка. Прикрутить планку можно теми же винтами- саморезами (http://www.afterwork.com.ua/?p=341), которые держали плату от внутреннего переходного IDE разъема.

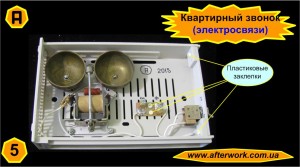

Когда все детали подобраны можно переходить к окончательной сборке (рис.5), в первую очередь к механическому креплению. Крепление звонка к ящичку, блока внешних прижимных контактов к ящичку и боковой планки можно делать как винтовым соединением (М3) так и пластиковыми заклепками. Лично мне более импонируют именно пластиковые заклепки и проще, и быстрее, и дешевле. После механического монтажа деталей приступаем к электромонтажу. Для электромонтажа понадобилось всего три провода и шесть точек пайки, что говорит о простоте схемы электрической принципиальной из-за чего её и не привожу.

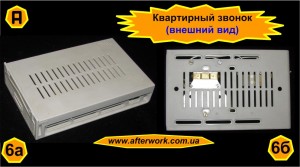

Осталось только просверлить два отверстия в донышке ящичка(рис.5) для крепления к стене, предположительно забивными дюбелями, на 6мм диаметром. После надвигания крышки-задвижки получился вполне приличный дизайн квартирного звонка как с внешней стороны (рис.6а) так и с внутренней (рис.6б).

Примечания

1. Если механическая звонковая схема Вам не по вкусу, то вполне возможно в корпусе ящичка IDE бокса расположить динамическую головку с электронной звонковой схемой (можно взять отсюда http://www.afterwork.com.ua/?p=3095).

2. Регулировать громкость звонка возможно если встроить в электрическую цепь последовательно с гасящим резистором 3 кОм переменный резистор с сопротивлением где то 22кОм  и ручку регулировки вывести на боковую панель, аналогично тумблеру выключения.

3. Для любителей светового сопровождения звонка, параллельно всей структуре можно подключить блок светодиодов, расположив их в боковых щелях бокса.  Схема подсветки может быть взята отсюда без изменений.

Пусть гость будет всегда желанным!
